S20能效二级油浸式电力变压器 产品简介

S20 能效二级油浸式变压器是依据 GB 200522020/2024 标准设计的新一代低损耗配电设备，型号后缀常标 NX2，代表国家二级能效，是替代 S13、S11 的主流节能选型。

型号与标准

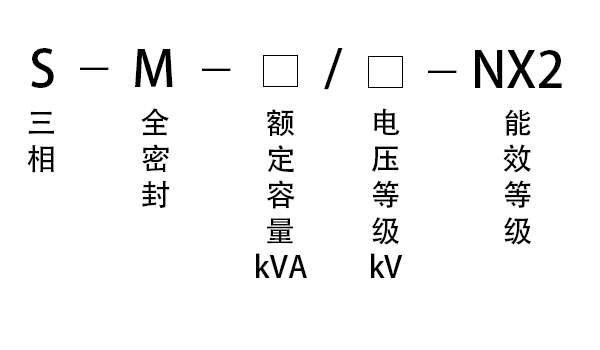

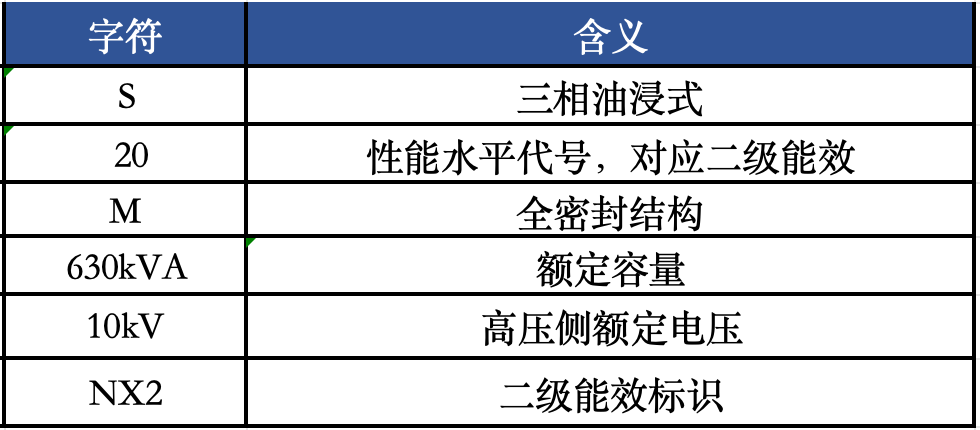

型号含义：以 S20-M-630kVA/10kV-NX2 为例

 标准依据：GB 200522020/2024《电力变压器能效限定值及能效等级》，新建项目不得低于三级能效，推荐二级及以上。

核心技术特点

    1、超低损耗（核心优势）

     ·   空载损耗较 S13 降低约10%，较 S11 降低约30%，  负载损耗较 S13 降低约20%，较 S11 降低约40%， 额定负载下效率≥97%，经济运行负载率65%75%。

    2、先进材料与工艺

     ·   铁芯：高导磁冷轧取向硅钢片，阶梯叠片工艺，降低磁滞与涡流损耗。

     ·   绕组：高导电率无氧铜，真空浸漆绝缘，优化电流密度与温升。

    3、高可靠性与免维护

     ·   全密封波纹油箱，无储油柜，减少漏油风险，延缓绝缘油老化，优化线圈端面支撑，抗短路能力强。

     ·   散热高效：片式散热器 / 波纹片，适应高温与重载。

    4、低噪音

     ·   优化磁路与结构，噪音水平优于 JB/T 10088，适合居民区、学校等环境。

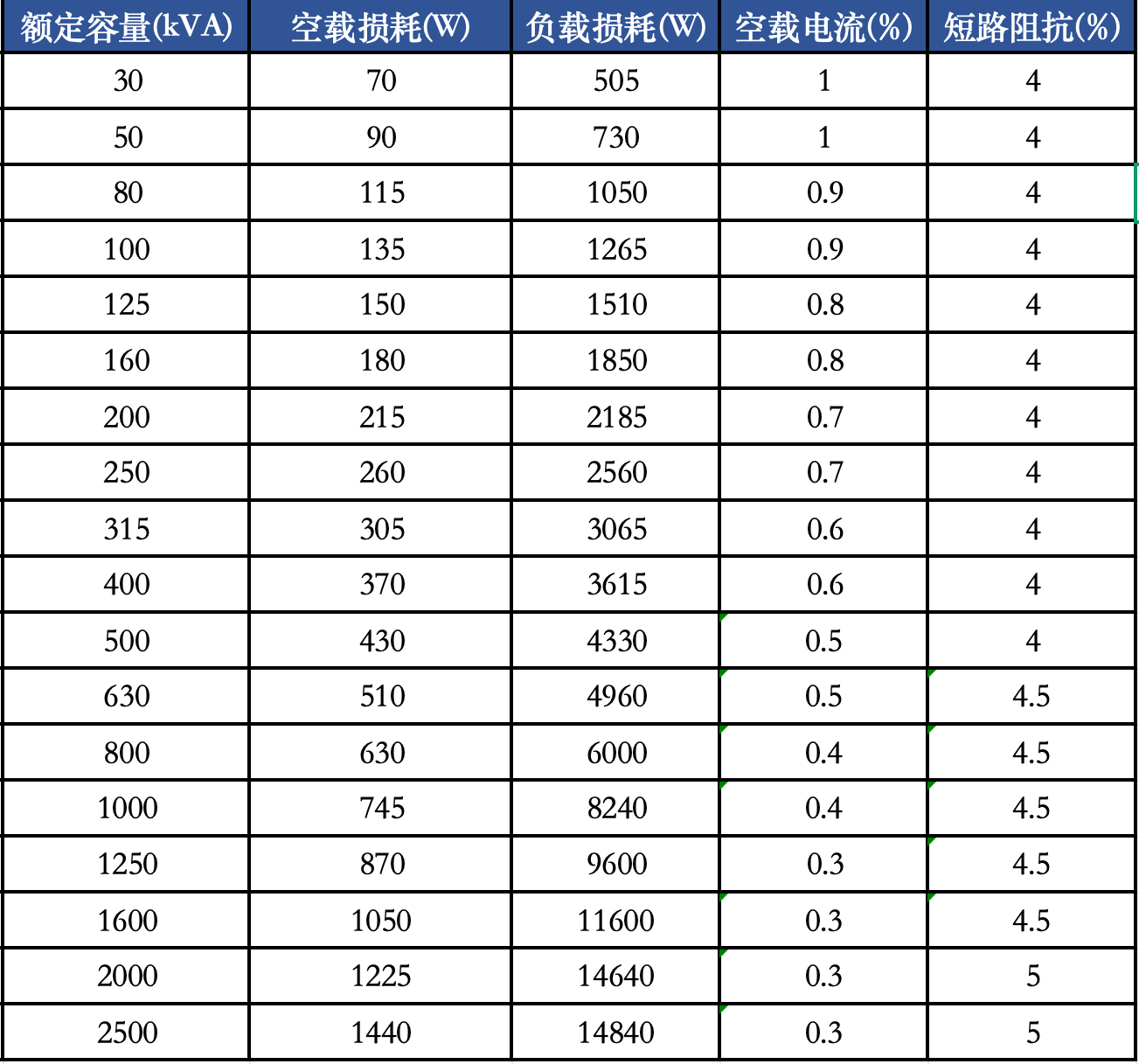

技术参数表（10kV/0.4kV，Dyn11，ONAN）

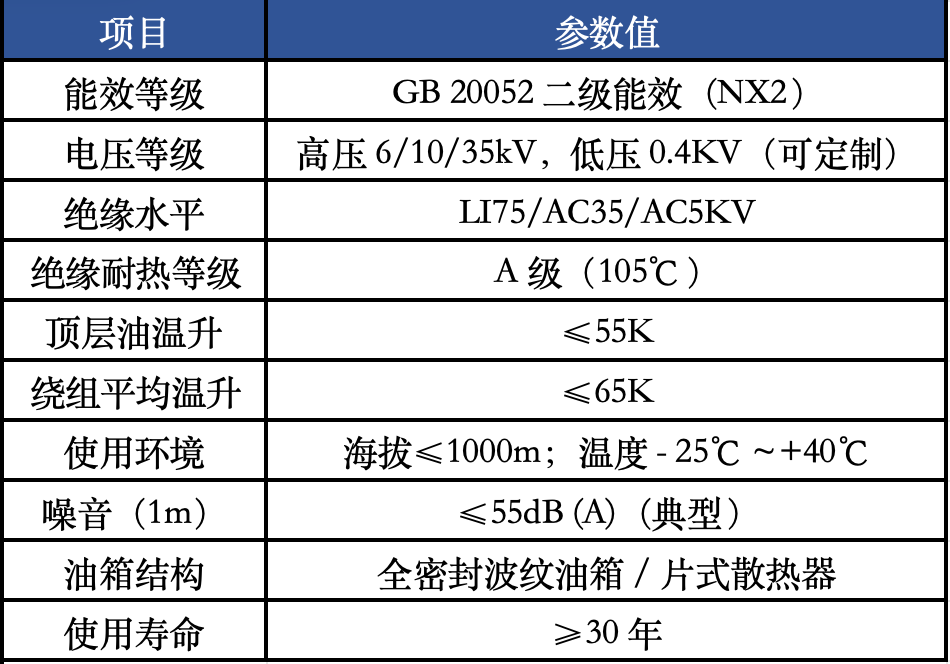

环境与结构参数表
